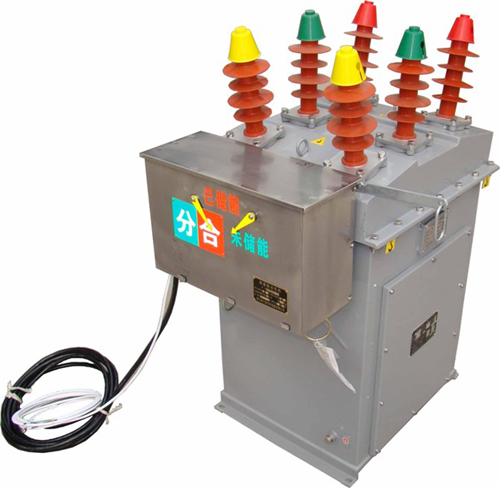

ZW8-12型戶外高壓柱上真空斷路器是額定電壓為12KV的新型戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作。

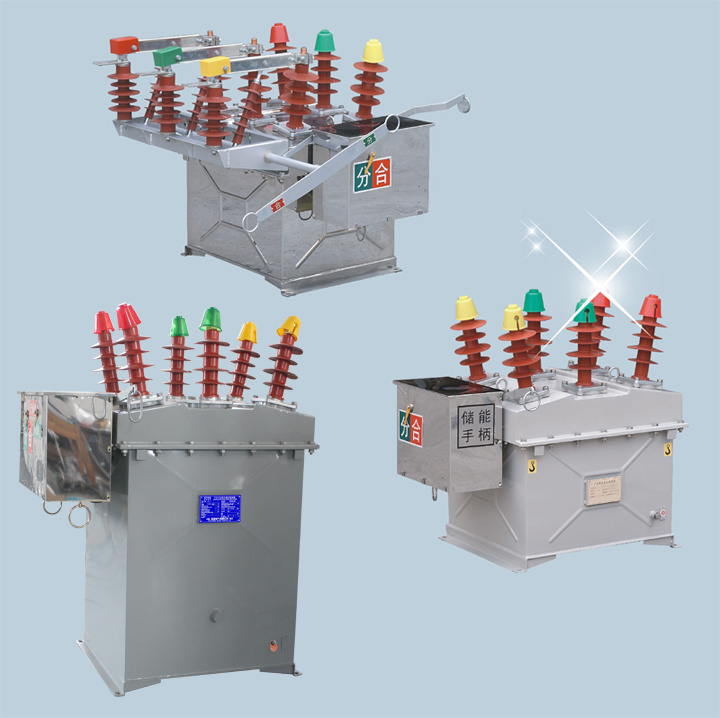

可在斷路器側邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，內置均可。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合西安斷路器，可作為分段開關使用。

ZW8-12系列產品型號及名稱
ZW8-12 系列戶外高壓真空斷路器 （也稱柱上高壓真空斷路器）
型號含義
Z W 8 -12/630 -20
│ │ │ │ │ └──開斷電流
│ │ │ │ └─────額定電流
│ │ │ └────────額定電壓
│ │ │
│ │ └─────────設計序號
│ └──────────戶外
└────────────真空

	ZW8-12系列主要用途



	斷路器與隔離開關配合使用可組成具有明顯斷口的“組合斷路器”（以下簡稱“組合斷路器”）。在隔離開關上可供用戶選擇使用硅橡膠絕緣護套，該護套具有防雨雪風沙、抗污穢腐蝕的特點，可有效避免隔離開關的冰凍和氧化。



	ZW8-12系列戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離；自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器；由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。



	ZW8-12系列功能特點



	ZW8-12/T型戶外高壓真空斷路器



	ZW8-12/T型戶外高壓真空斷路器配用彈簧操動機構，具有開斷關合負荷電流、過載電流及短路電流等基本功能，是ZW8-12系列的基本型。



	斷路器可以加裝避雷器，避雷器可根據用戶要求裝在進、出線任意側；



	斷路器可配裝涌流控制器，使其具有躲涌流和過流速斷的功能；



	智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。



	斷路器可加裝2～3個測量或計量互感器。



	ZW8-12/C型戶外高壓真空斷路器



	ZW8-12/C型戶外高壓真空斷路器具備基本型斷路器的全部功能，配重合控制器構成重合器型智能斷路器。基本型與重合控制器配合適用于易取電源的場合，PT型與重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統消除瞬時故障，自動恢復供電，也可隔離永久故障，實現配網自動化。



	智能斷路器具備1～3次重合閘功能，且重合器參數可以整定；



	智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；



	智能斷路器具備小電流接地保護功能，且參數可以連續整定；
